产品概述

主要功能

本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，数码管显示，分体式设计，通过外置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当发生上述故障时，接触器继电器断开，切断电动机电源，同时告警继电器闭合。还可通过rs485 通信接口，进行远程监控。

• 电流显示
• 过载保护
• 缺相保护
• 故障电流锁定
• 自动恢复



  技术指标图







  特色亮点



  • 1、 四位数码管显示，精确度更高，管内以中文字幕显示“过载”“缺相”“告警代码”，方便读取功能。
  • 2、 按键采用烤漆喷绘，字样不易脱落。
  • 3、 防呆设计，后背端口有数字刻度，方便接线。
  • 4、 带rs485通讯接口，标准moudbus-rtu协议，可实现与上位机的通讯。



  基本工作原理



  • 电流检测：通过外置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
  • 过载保护： 当负载电流超过额定电流（参数f11），并且持续时间达到设定的过载动作时间时（参数f13），内部继电器断开，切断电动机电源。负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。
  • 缺相保护：当检测到缺相，并且持续时间大于缺相动作时间（参数f23）时，内部继电器断开，切断电动机电源。
  • 自动恢复：自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数f51、f52、f53自由设定自动恢复的行为：例如f51=3，f52=15，f53=60，其效果是：发生故障停机后，过15分钟自动恢复（f52=15），这样可以重试3次(f51=3)，如果故障重复发生3次以上，并且重复故障的间隔时间短于60分钟(f53=60)，则锁定在停机状态，则需要人工恢复(按“5”键或断电)。

  接线图







产品展示

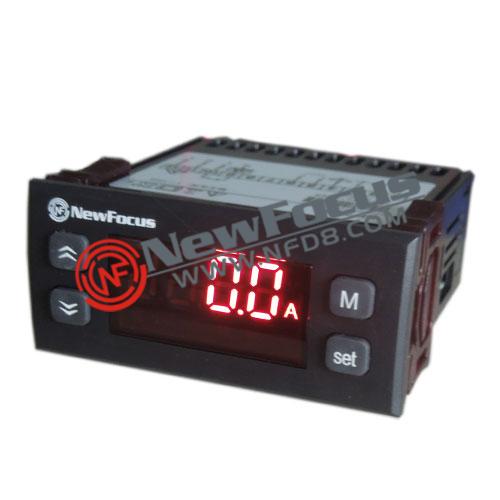

外观图

细节图



安装示意图



(1)





(2)





(3)
