1.组成
1.1 电控箱包括逻辑可编程控制器、变压器、继电器、交流接触器、电机综合保护器、显示器等组成。
控制箱可实现：远距离操作，整机控制，屏显。
电控箱参数：电压: ac380／660v 电流:25/13a
控制对象的主要参数
1.油泵电机电压：ac380／660v 4kw
2.电磁换向阀： ac220v 50hz 行程:4mm
1.2 电控箱外形图及原理图

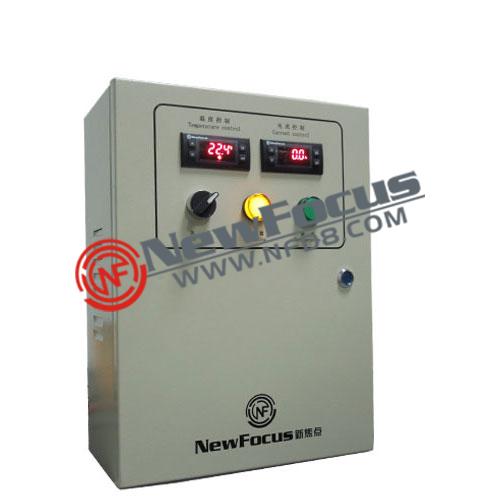

附图1：电控箱外形图
附图6：电控箱原理图

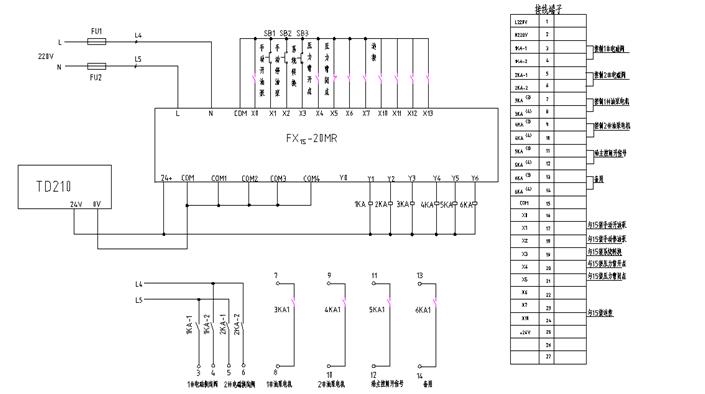

原理图1

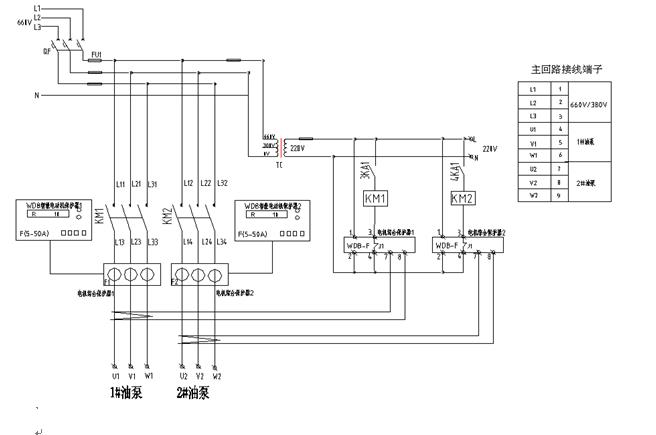

原理图2
2.工作原理
2.1集控状态：主控启动信号 电控箱接到起车信号后（“集控信号”指示灯亮）
(1#)油泵电机、电磁换向阀工作（“油泵工作”指示灯亮），油压上升(高于低点压力“起车许可”灯亮)盘闸打开 给主控打开信号；延时8秒停油泵电机 主控接到闸开信号后，起动主电机。运行中如果压力下降低于低点压力油泵电机自动启动补充压力；超过低点压力8秒后停止。
当需要停车时（正常停车，故障停车）主控把给制动器电控箱的启动信号断开，油泵电机(1#)与电磁换向阀(1#)同时断电，压力通过副溢流阀由正常工作压力6.3mpa降到4mpa后，通过节流阀逐渐降低至0mpa,实现软制动过程。
3.4.2手动状态：按动手动开油泵按钮 油泵电机(1#)、电磁换向阀(1#)工作，油压上升(高于低点压力)盘闸打开并延时8秒停油泵电机。
备注：
1本系统为双回路其中一路为备用（按动系统转换按钮可实现1#和2#系统的转换；1#、2#系统指示灯亮）。
2启动油泵后3s油泵无返回，电控箱自动停止。断开闸打开信号。
3电控箱运行后系统压力超过高点压力2s，电控箱自动停止并断开给主控的闸打开信号。
4电控箱运行后系统压力低于低点压力3s，电控箱自动停止并断开给主控的闸打开信号。
5电控箱启动后20s压力没有上升到低点压力，电控箱自动停止。
3. 注意事项
1）在使用前应仔细阅读说明书，了解其控制性能和操作程序。
2）应定期进行维修和保养，严禁带电打开前门和上盖。必须在螺栓紧固后方可通电。
3）应有良好的接地（接地螺栓在装置的底座上）。
4）用户不要随意地将编程器与cpu连接，以免破坏源程序。
5）plc中的程序是厂家根据用户提供的原始参数编制的，因此用户不要轻易改动程序和参数值。
4.电控箱
外形尺寸：长×宽×高=840×330×900（mm）
